ГРП, ШРП и ЛПУМГ: защита газовой инфраструктуры от БПЛА в Чебоксары
Газорегуляторные пункты, шкафные установки и площадки ЛПУМГ — узлы, остановка которых нарушает подачу газа потребителям. Для объектов газораспределения в Чебоксары важна не только механическая прочность, но и учёт взрывопожароопасной зоны: применяются только негорючие полотна, а конструкция не должна заходить в зону свечи сброса. Компания МелданаСБ проектирует и монтирует защитные ограждающие конструкции ЗАСЛОН по СП 542.1325800.2024.
Требования СП 542 к газовой инфраструктуре
СП 542.1325800.2024 действует с 26.01.2025, Изменение № 1 — с 26.09.2026. Уровни защиты по документу: уровень 4 базовый — малые БПЛА и FPV до 30 кг; уровень 3 усиленный — лёгкие БПЛА 30–100 кг; уровень 2 тяжёлый — средние БПЛА 100–250 кг; уровень 1 максимальный — средние БПЛА с осколочной боевой частью. Уровень назначает эксплуатант или заказчик в задании на проектирование.
Для газораспределительных объектов ключевые ограничения:
- во взрывопожароопасных зонах — только негорючие полотна (п. 9.2.3);
- молниезащита ЗОК обязательна (п. 9.6);
- проезд пожарной техники не перекрывается (п. 4.5);
- конструкция не заводится в зону свечи сброса, доступ к арматуре и приводам сохраняется.
Решения для ГРП, ГРУ, ШРП и ЛПУМГ
Для газовых объектов применяется базовая логика оперативной защиты: обойма из блоков ФБС по периметру плюс каркасное сетчатое покрытие. Материалы подбираются под конкретный типоразмер и зону опасности.
| Объект | Габариты | Базовое решение | Особенности монтажа |
|---|---|---|---|
| ГРП/ГРУ | 20×20 м; 25×25 м | Обойма из блоков ФБС + каркасное сетчатое покрытие с негорючей сеткой | Вентиляционные проёмы в стенах; основание — существующее твёрдое покрытие или подсыпка щебнем; снаружи обваловка мешками с песком; шаг стоек покрытия не более 3,5×3,5 м |

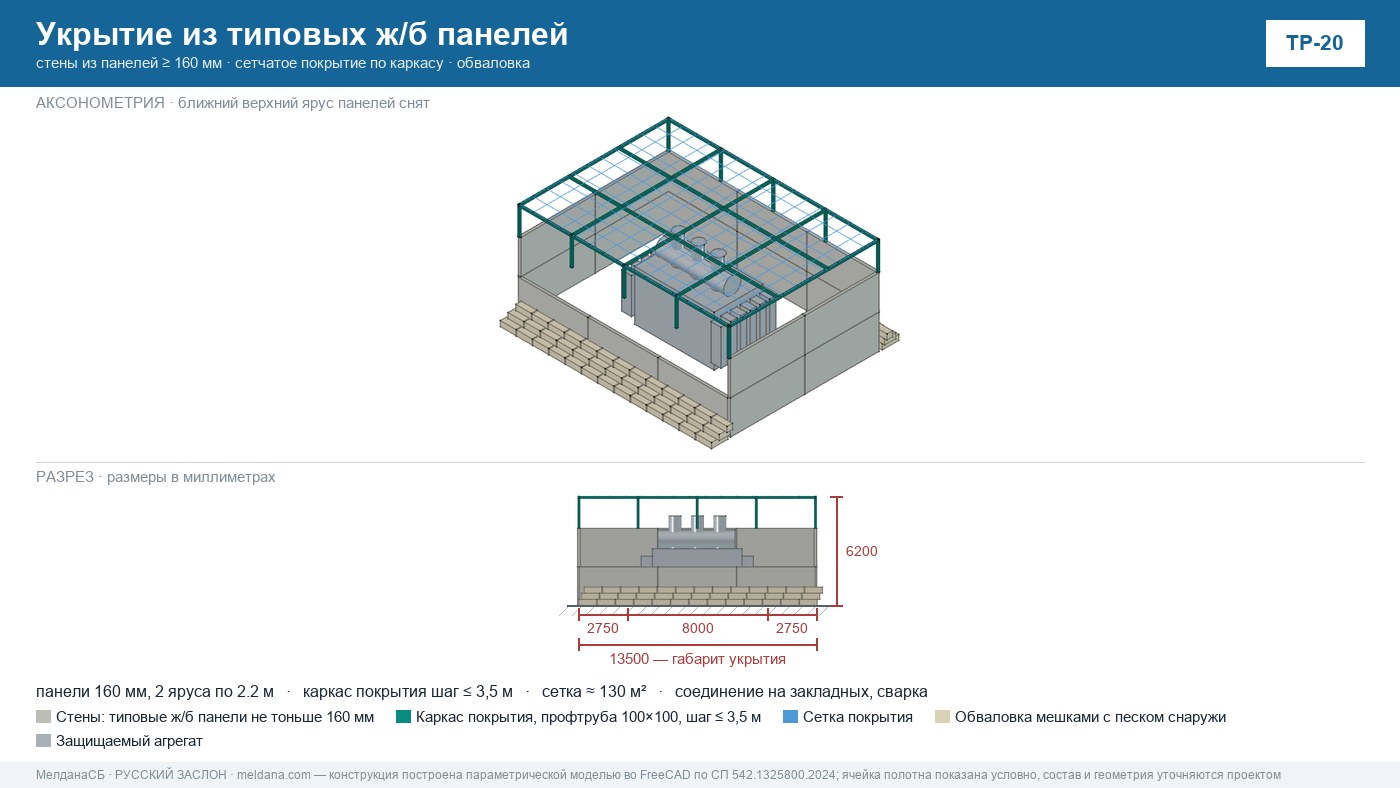

| ШРП | 7×7 м | Стены из ФБС или типовых ж/б панелей + каркас с негорючей сеткой | Доступ к шкафу, приводам и запорной арматуре; защищённый вход Г-образным экраном из ФБС |

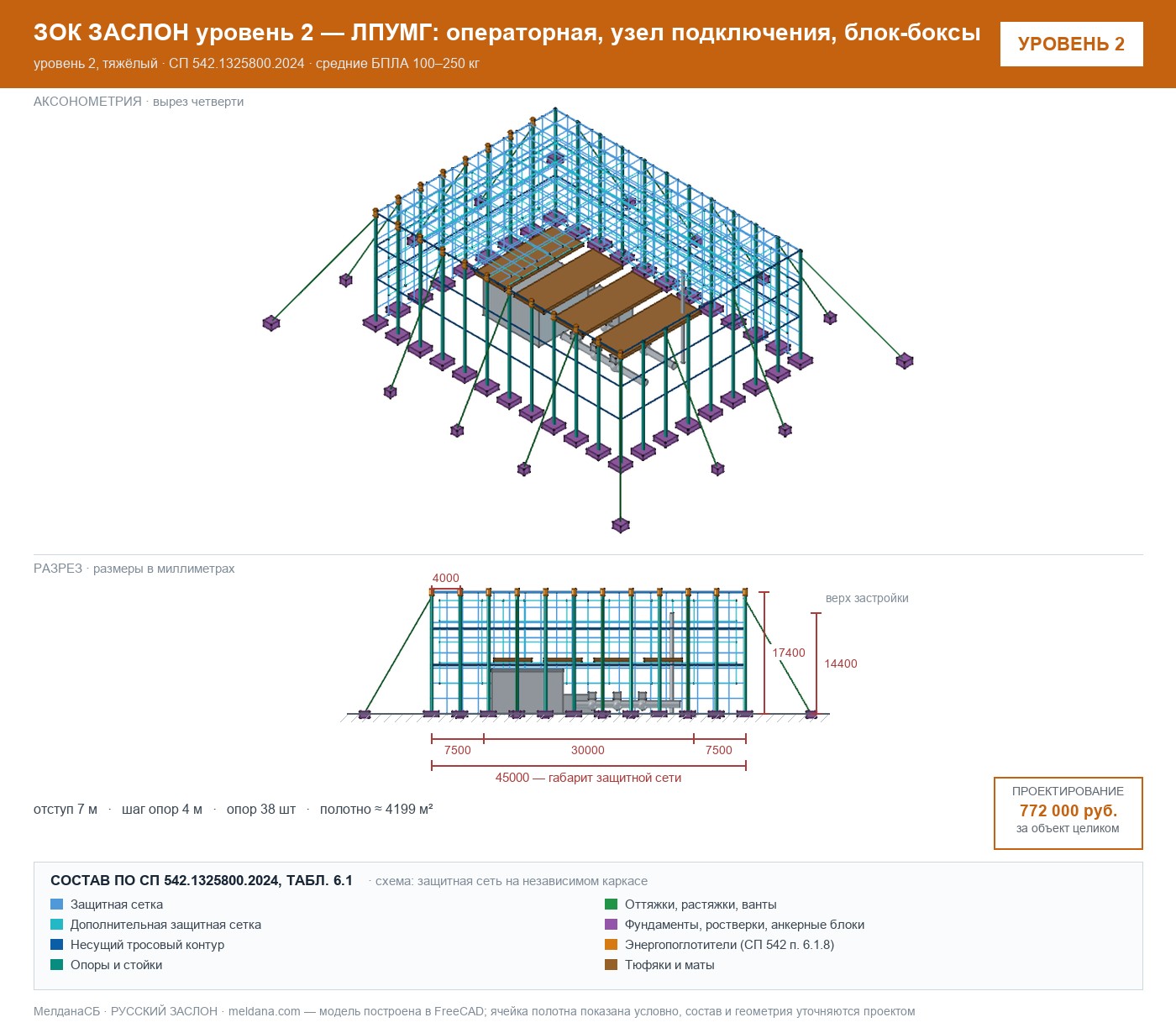

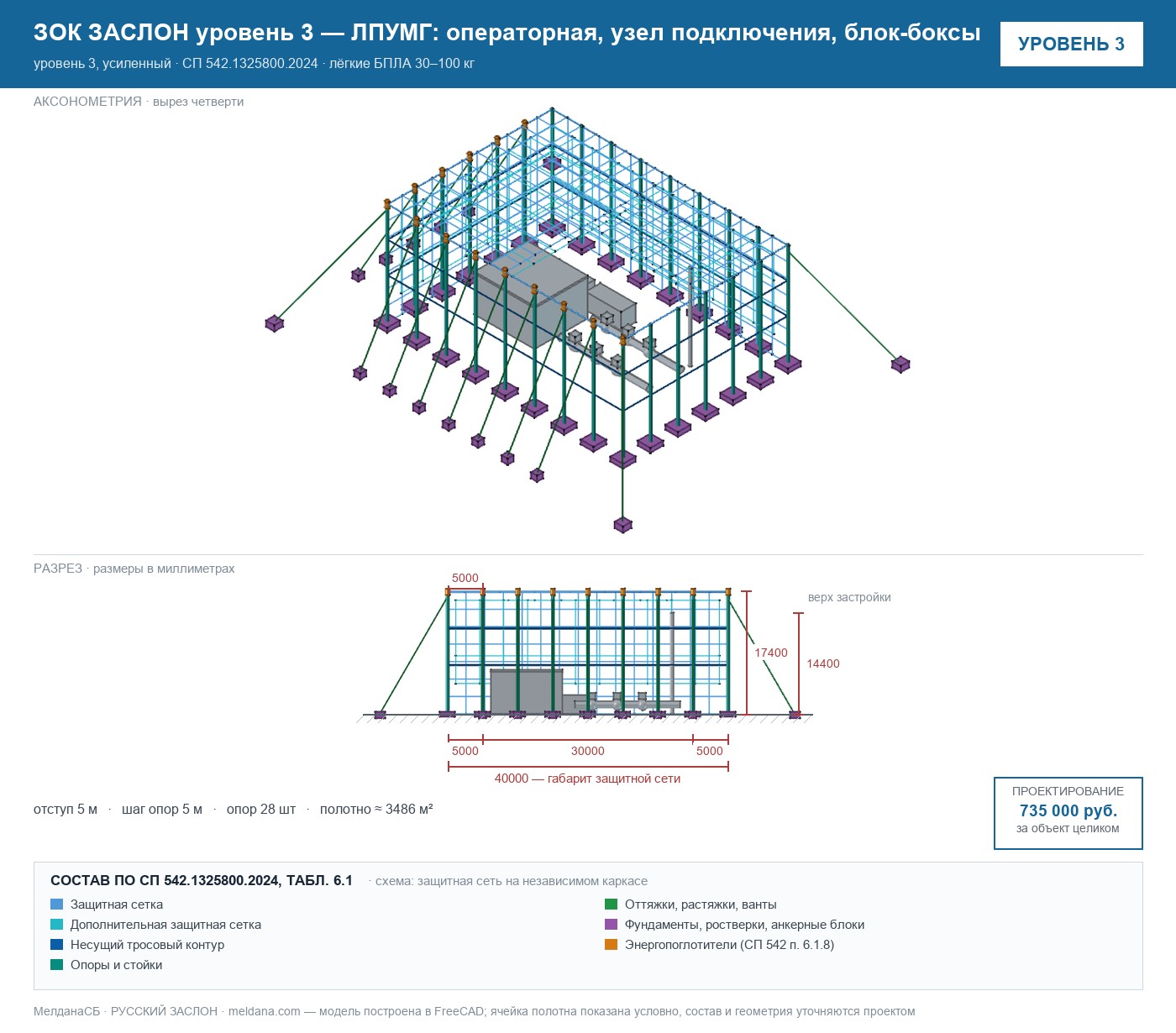

| ЛПУМГ | 15×10 м | Обойма из ФБС + каркасное сетчатое покрытие | Учёт зоны свечи сброса: конструкция не заходит в опасную зону; молниезащита по контуру обязательна |
КНС и ВНС — родственный класс объектов, для которых применяется та же логика: обойма из ФБС + каркас с негорючей сеткой. Материалы аналогичны газовым площадкам, ограничения по негорючести сохраняются.
Доступ к арматуре, молниезащита и эксплуатационные ограничения
Ограждающая конструкция не должна мешать обслуживанию газового оборудования. В стенах предусматриваются вентиляционные проёмы, перед входами — Г-образные экраны из ФБС, обеспечивающие защиту и сохраняющие проход персонала. Проезд пожарной техники остаётся свободным в соответствии с п. 4.5 СП 542.
Молниезащита ЗОК обязательна по п. 9.6. В зоне свечи сброса защитная конструкция не размещается — это исключает дополнительные риски при сбросе газа. Все полотна во взрывопожароопасной зоне — только негорючие, полимерная сеть на таких объектах не применяется.
Ориентиры по стоимости для газовых объектов
Для расчёта бюджета можно использовать базовые позиции клиентского прайса ЗАСЛОН v9.1 с НДС 22 % под ключ:

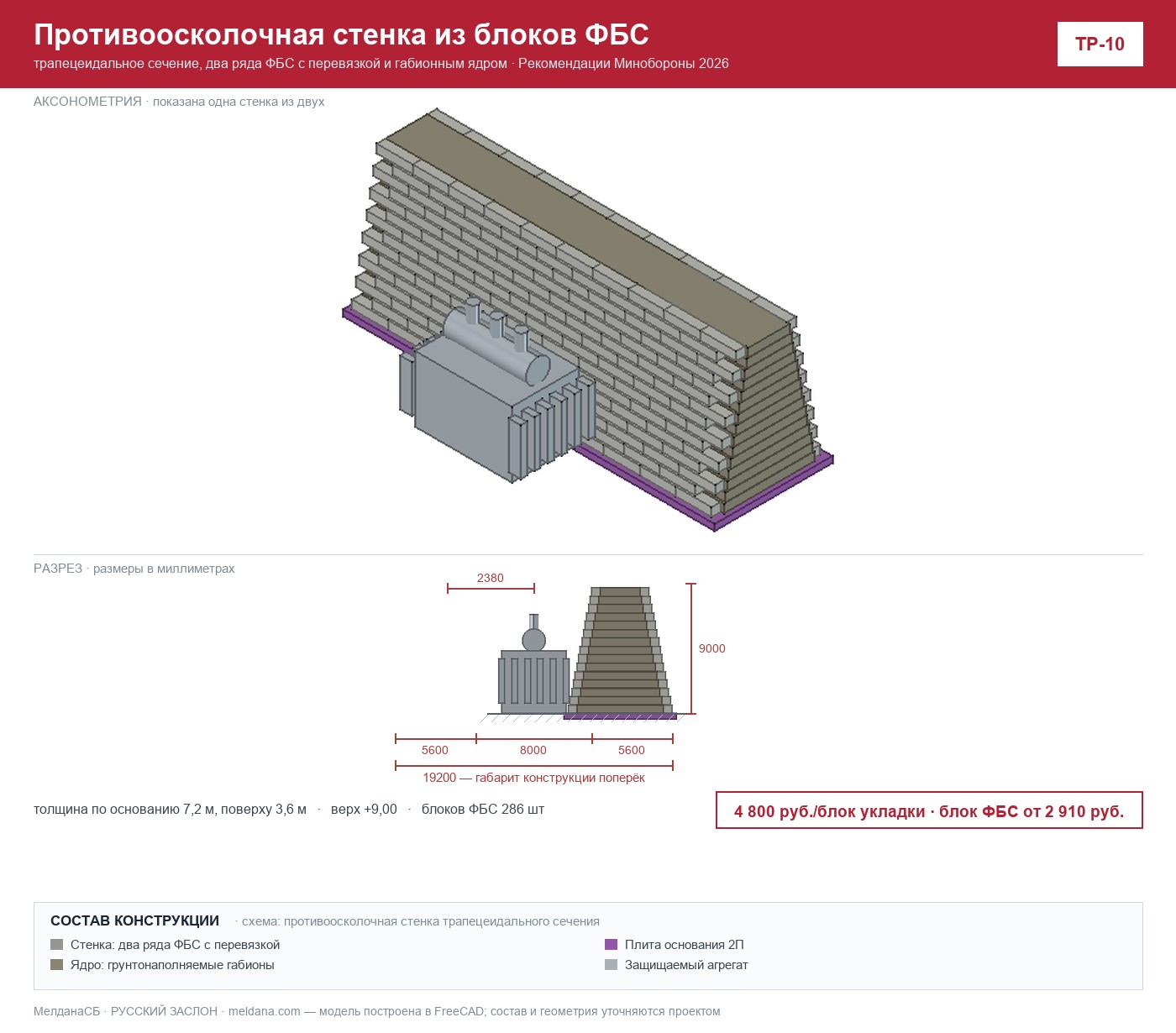

- стенка ФБС — 8 753 руб. за блок с устройством;
- полотно ЗОК — 895 руб./м² (сетка + монтаж);
- типовые ж/б панели — 9 660 руб./м²;
- обваловка мешками — укладка 3 750 руб./м³, механизированно 1 350 руб./м³.
Итоговая смета зависит от уровня защиты, конфигурации обоймы и необходимости дополнительных мер, включая молниезащиту.
✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ
Получить расчёт →Частые вопросы
На какой уровень защиты рассчитывать ГРП или ШРП по СП 542?
Можно ли использовать обычную полимерную сетку для защиты ГРП?
Как сохранить доступ к арматуре и приводам?
Почему конструкция не должна заходить в зону свечи сброса?
Сколько стоит защита ГРП или ШРП под ключ?
Компания МелданаСБ выполняет полный цикл: обследование, расчёт, проект, поставка материалов, монтаж и исполнительная документация. Работаем по всей России, гарантия — 5 лет, опыт закупок по 223-ФЗ и 44-ФЗ. Для газовых объектов Чебоксары подберём типовое или проектное решение: ЗОК ЗАСЛОН, онлайн-калькулятор ЗОК, типовые решения ЗОК, стенка ФБС ТР-10.
